久々の投稿ですな・・・汗

めちゃめちゃ久しぶりの投稿でっす!
今回は、家のドアチャイムの音が、台所に居るとイマイチよく聞こえない・・・
という事で、ドアチャイムの子機を台所に増設しました~♪

コレが、増設した Panasonic のサインペット・
ニューサインポン EB147WKP です!

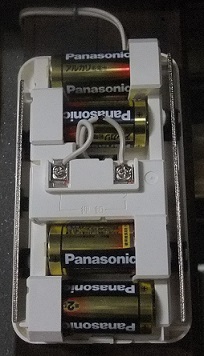

乾電池式のヤツで、中の構造は
こんな感じで、電磁式コイルが動作して
音を鳴らすタイプです!
乾電池は、単二4本なので6V作動ですね!

コチラが、今までついていた子機、
ナショナル(現Panasonic)の EB10 です!
30年くらい前の代物みたいですね!(^^;)
今でもキチンと動作してますが・・・(笑)

このタイプは、乾電池でも100Vでも使えるように、
100V→8Vのトランスが付いています!
現状は、100V→8Vのトランスを使用してました!

この配線から、押釦の信号線のみ接続しなおして、
新しい子機を増設し、2台とも鳴動するようにしました!

増設配線は、 ココを参照しました!(流石、Panasonic)

機種が違うし、片方はトランス使用してるけど、
どちらも品番がEB-type なので、ニューサインポン・
サインペット/ニューピンポン・サインペット/
ニューA(エース)という配線を参照!
押釦の信号線を直列配列に配線します!

取り付けた結果、無事に2台とも同時に鳴動して完成!
安上がりで、バッチリOK(^^v)
